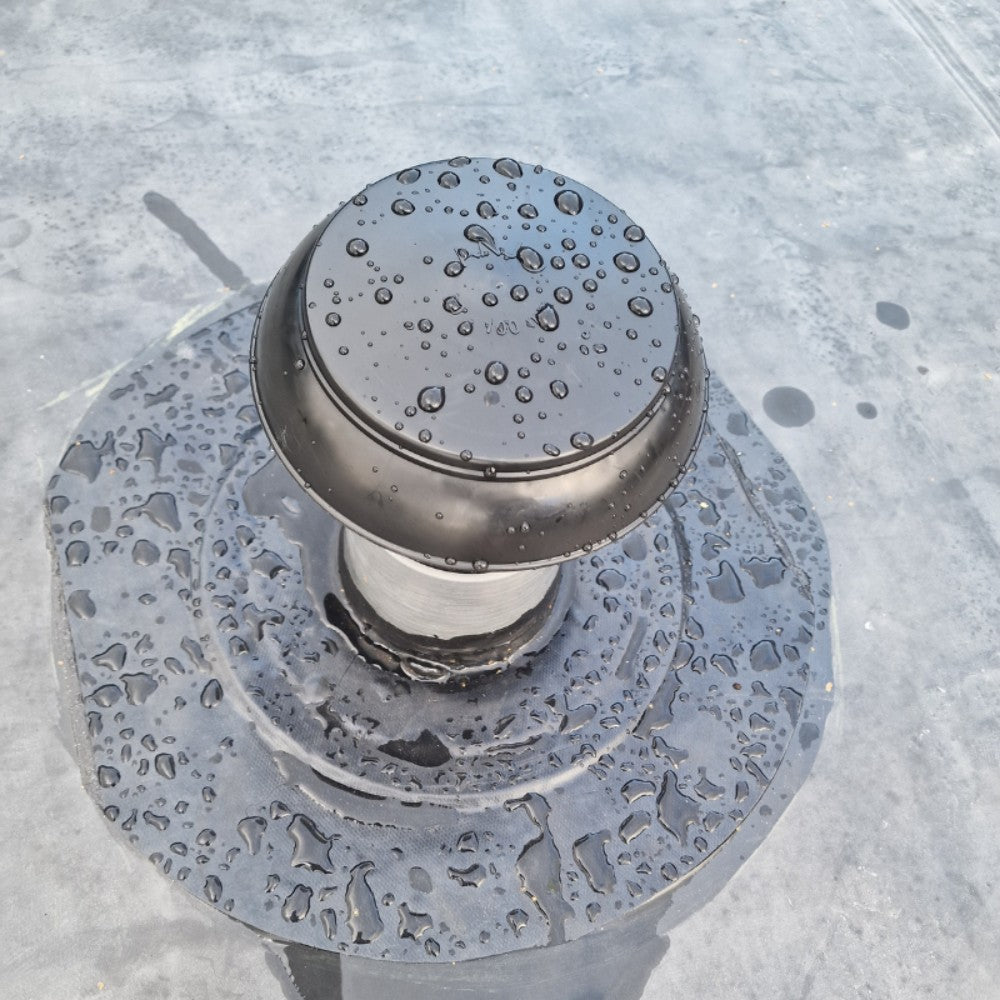

Der patentierte doppelwandige Wohnraum-/Strangentlüfter ermöglicht eine luft- und dampfdichte Verbindung mit dem Abluftrohr der Abwasserleitungen. Durch den besonderen Anschlussflansch eignet sich der Wohnraum-/ Strangentlüfter sowohl für DN110, als auch für DN125-Rohre. Der Wohnraum-/Strangentlüfter ist modular aufgebaut und kann sowohl unter Dach als auch über Dach verlängert werden. Die Wetterkappe aus PP (Polypropylen) hat aufgrund ihrer Formgebung eine sehr große Lüftungskapazität und passt sich perfekt der Klebeplatte an.

Anwendungsbereiche
Zum fachgerechten Anschluss an die Dampfbremse beim gedämmten Dachaufbau (Warmdach) ist das DACHPROTECT Aufstockelement mit Anschlussflansch zu verwenden.

Produktvorteile

• Vermeidung von Kondenswasserbildung im Entlüfter
• Luft- und dampfdichter Anschluss durch die Manschette
• PP-Material: UV-beständig und extrem stark
• Nachhaltig: Komplettes System demontierbar und recyclebar

Produkteigenschaften
Material: Aluminium/Kunststoff
Isolierung im Rohr: brandhemmendes EPS
Flanschdurchmesser: 350 mm
Höhe im Standrohr: 320 mm
Höhe Aluminiumflansch: 130 mm
Höhe PP-Wetterhaube: 135 mm
Höhe Standrohr: 55 mm

Montage vor der Verklebung der EPDM-Dachbahn:


Den Lüfter mechanisch mit Senkkopf-Schrauben im Untergrund fixieren
EPDM-Dachbahn verlegen und verkleben. Verklebung auf dem Aluminium-Anschlussteller im Kontaktklebeverfahren durchführen.
Andichtung auf der EPDM-Dachbahn mittels Rohrmanschette 75-150 mm oder einteilig mit dem DACHPROTECT Formband XL 46cm (Pro Lüfter Zuschnitt à 0,50 m). Alternativ ist die Ausführung auch zweiteilig mit dem DACHPROTECT Formband 30cm möglich.

Montage nach der Verklebung der EPDM-Dachbahn:

Zwischen Unterseite Aluminium-Flansch Lüfter und EPDM-Dachbahn wird eine Raupe Anschlusskleber Flex umlaufend aufgetragen.
Den Lüfter mechanisch mit Senkkopf-Schrauben fixieren.
Anschließend den Lüfter mit dem DACHPROTECT Formband XL 46cm (Pro Lüfter Zuschnitt à 0,50 m) andichten. Alternativ ist die Ausführung auch zweiteilig mit dem DACHPROTECT Formband 30cm möglich.
