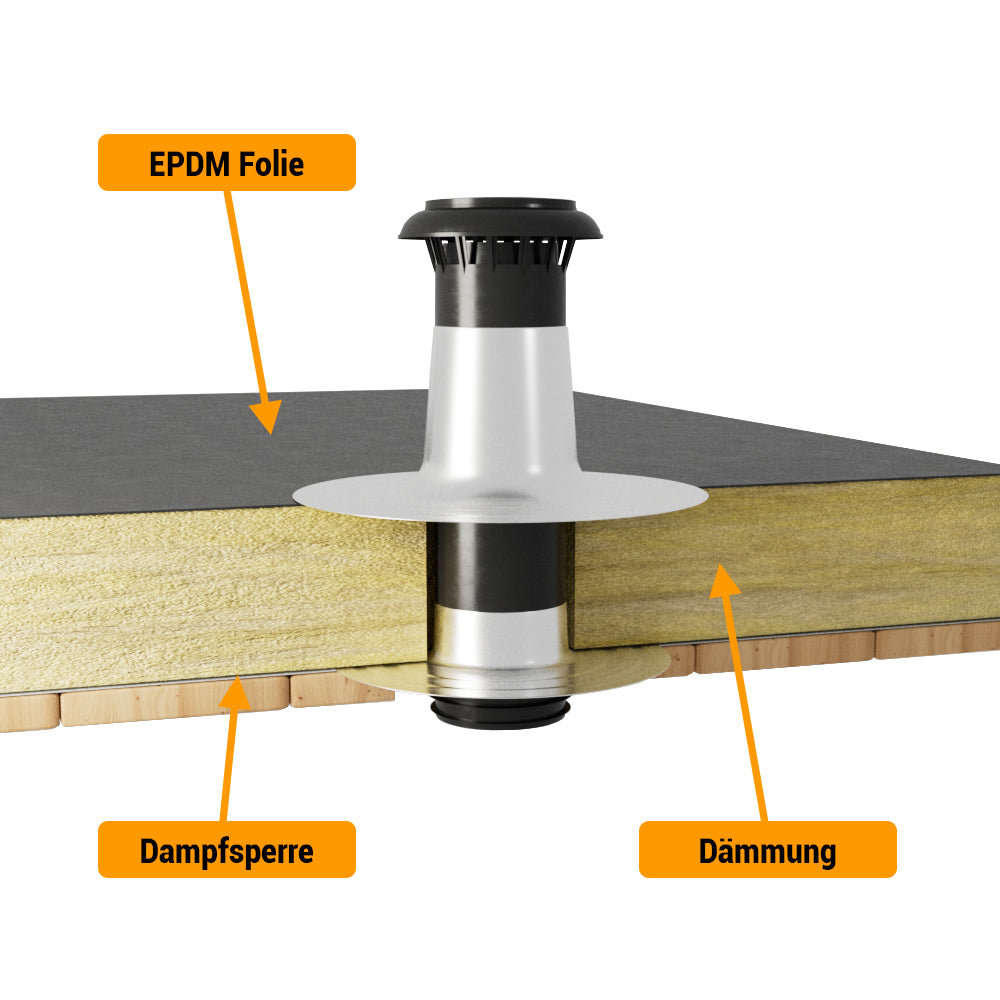

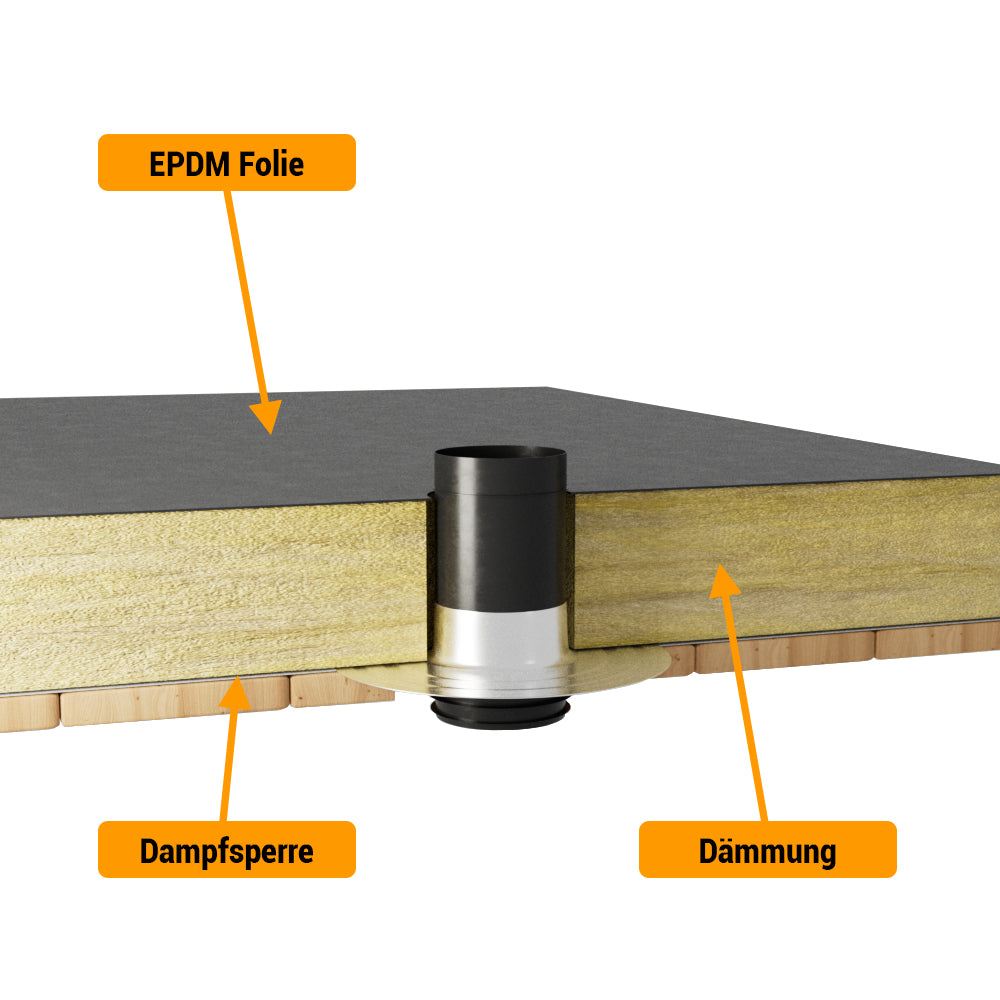

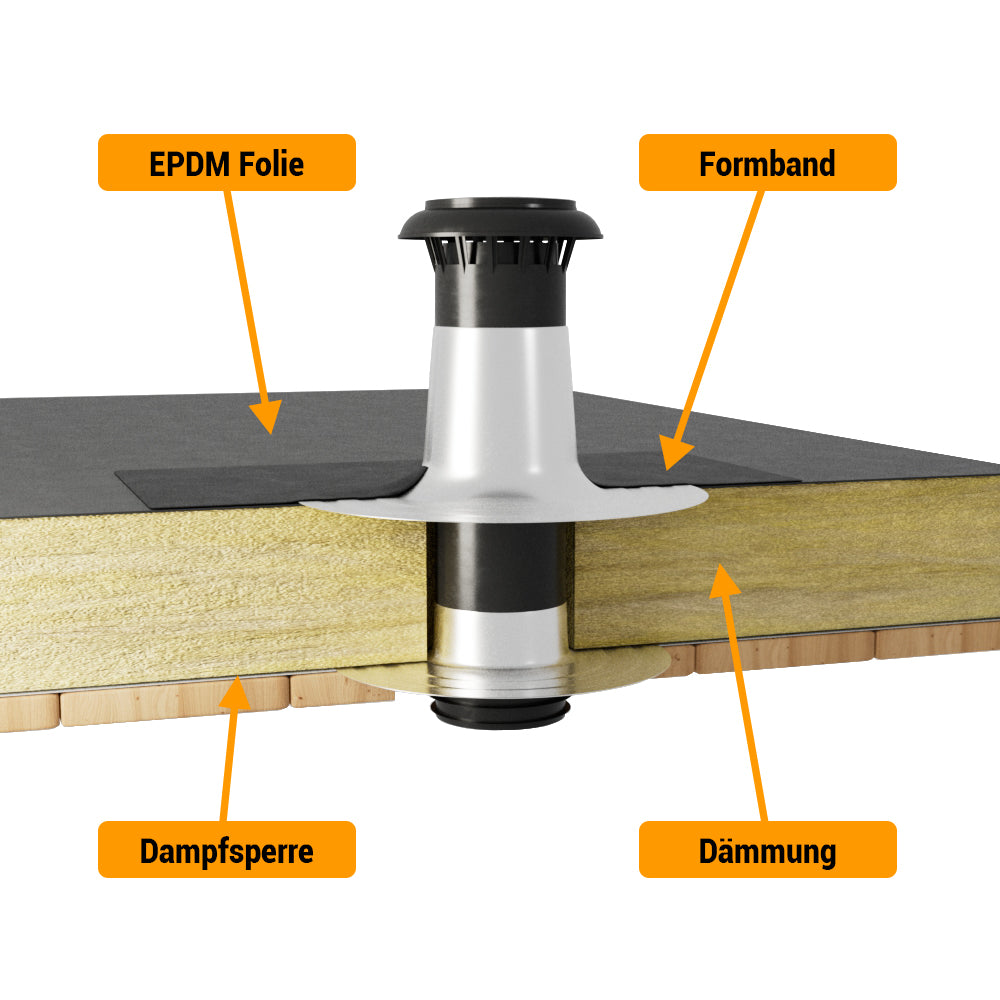

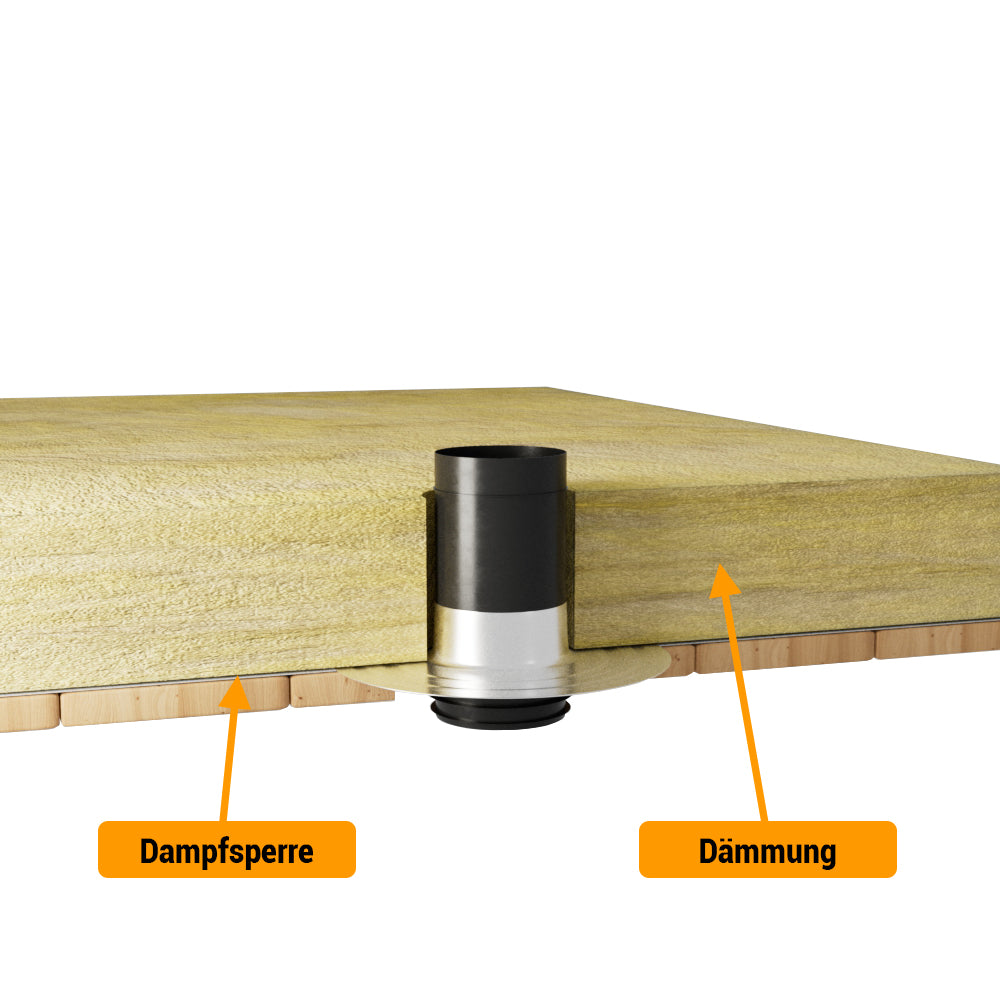

Das Aufstockelement mit Anschlussflansch Dampfsperre wird bei Flachdächern verwendet, um bei einem gedämmten Dachaufbau die Dämmschicht zu überbrücken und die Dampfbremse unterhalb der Dämmung einfach und fachgerecht anzuschließen. Die besondere Gummimanschette am unteren Anschlussflansch ermöglicht den Anschluss von DN110 und DN125 KG- oder HT-Rohren. Oberhalb des Aufstockelementes wird der Wohnraum-/Strangentlüfter DN110-125 (separat zu bestellen) gesetzt. Das Aufstockelement ist stufenlos verstellbar und eignet sich für Dämmdicken von 80 mm bis 160 mm.

Produktvorteile

✅ Luft- und Dampfdichter Anschluss durch die Manschette

✅ Aluminium-Anschlussteller ermöglicht einen sauberen Anschluss der Dampfbremse

✅ Systemgerechter Anschluss in Verbindung mit dem Wohnraum-/Strangentlüfter DN110-125

Anwendungsbereiche

Überbrückung der Dämmschicht bei einem Flachdach (Warmdach) für die Strangentlüftung.

Dämmdicken: 80 mm bis 160 mm
Durchmesser Anschlussteller: 290 mm
Durchmesser Gummiring-Manschette: DN110/DN125
Durchmesser Anschluss zum Entlüfter: DN125
Material Anschlussteller: Aluminium
Material Rohr: Kunststoff

Montage
Die Befestigung des Aufstockelementes erfolgt mechanisch, z.B. mittels Schrauben im tragenden Untergrund.

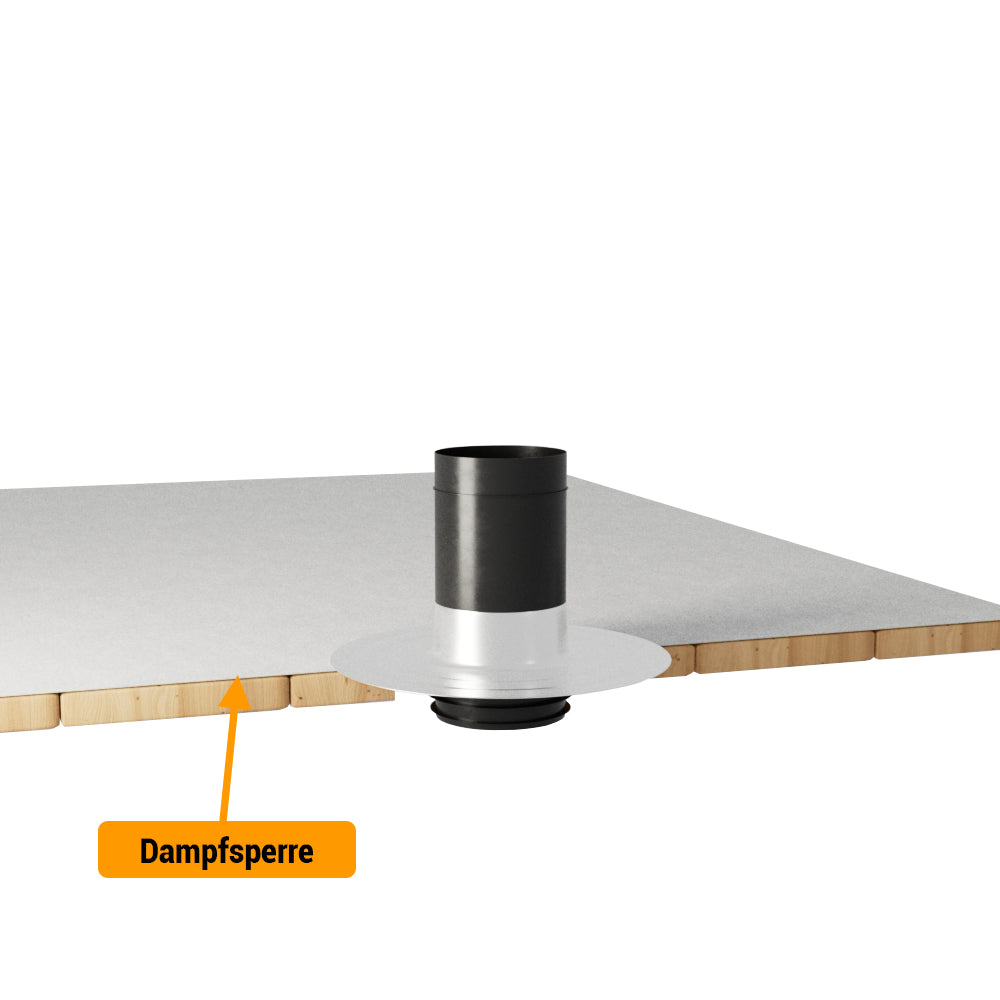

Die Montage der Dampfbremse am Aluminium-Anschlussteller erfolgt mit dem jeweiligen Material des Herstellers der Dampfbremse.
