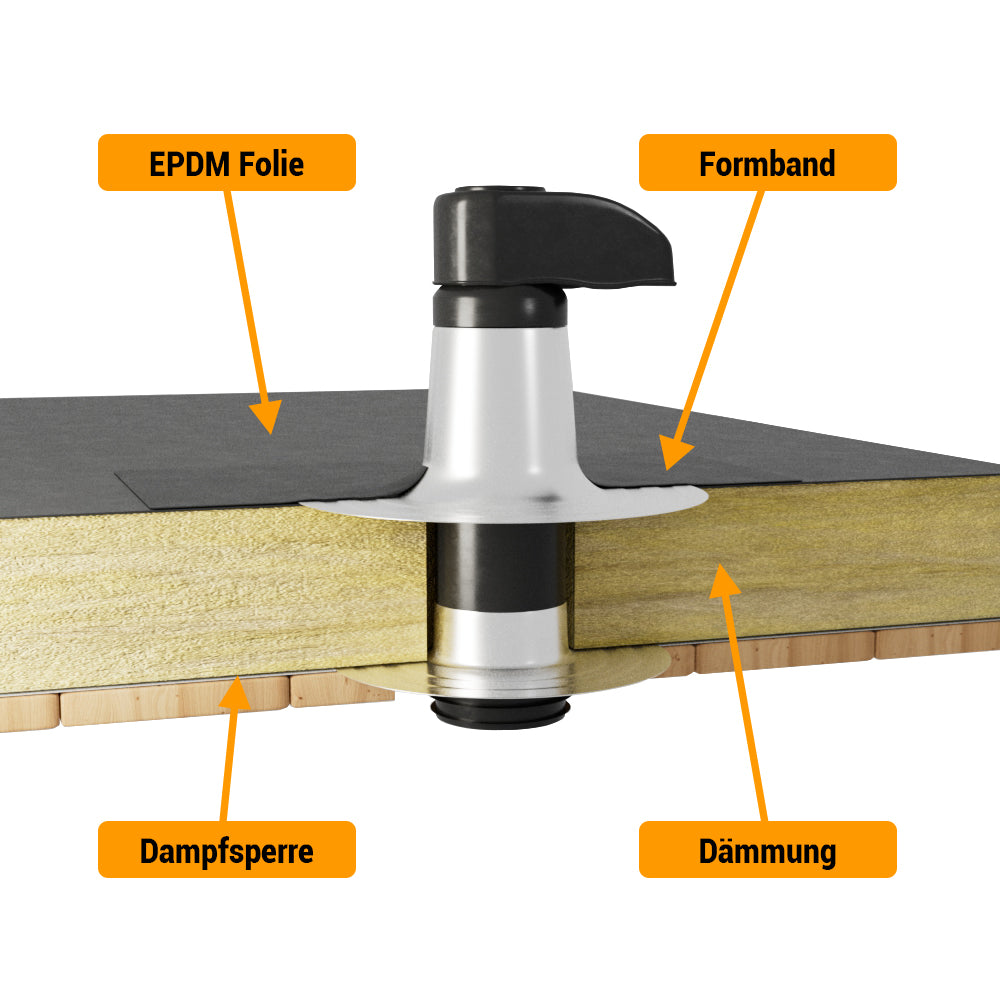

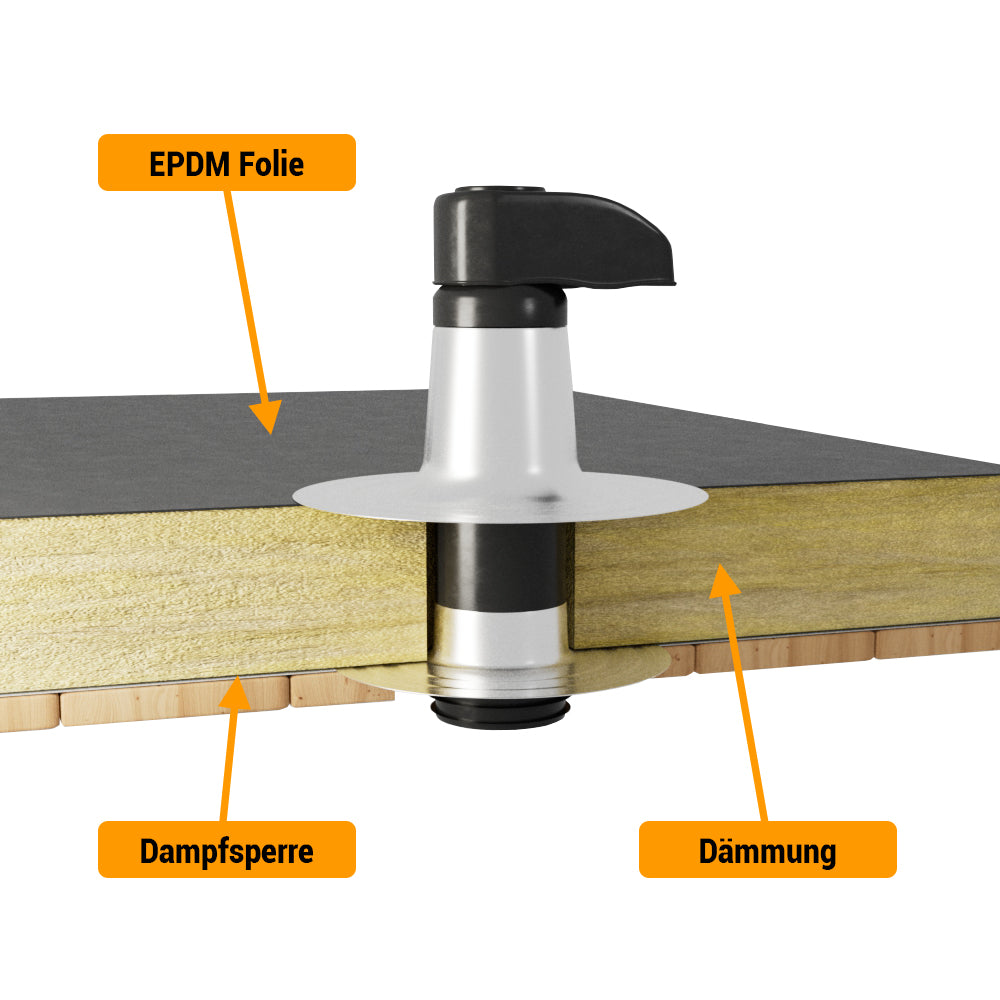

Das Aufstockelement mit Anschlussflansch Dampfsperre dient zur fachgerechten Durchführung von Kabeln bei gedämmten Flachdächern. Es ermöglicht den luft- und dampfdichten Anschluss der Dampfsperre unterhalb der Dämmschicht und überbrückt die Dämmung zuverlässig. Der untere Anschlussflansch ist mit einer flexiblen Gummimanschette ausgestattet und geeignet für DN60 und DN80 KG-/HT-Rohre.

Im oberen Bereich wird die separat erhältliche Kabeldurchführung DN60 eingesetzt. Das Aufstockelement ist stufenlos höhenverstellbar und eignet sich für Dämmstärken von 80 mm bis 160 mm.

Anwendungsbereiche

Überbrückung der Dämmschicht bei Warmdächern / Anschluss der Dampfbremse / Vorbereitung für Kabeldurchführung DN60

Ihre Vorteile auf einen Blick

• Luft- & dampfdicht:Dank integrierter Gummimanschette für DN60 und DN80 Rohre
• Sauberer Anschluss der Dampfbremse:Durch großflächigen Aluminium-Anschlussteller
• Höhenverstellbar:Flexibel anpassbar für Dämmdicken von 80–160 mm
• Systemkompatibel:Optimale Ergänzung zur Kabeldurchführung DN60

Produkteigenschaften
Dämmdicken: 80 mm bis 160 mm
Durchmesser Anschlussteller: 240 mm
Durchmesser Gummiring-Manschette: DN60-DN80
Durchmesser Anschluss zur Kabeldurchführung: DN60
Material Anschlussteller: Aluminium
Material Rohr: Kunststoff

Montage
Die Befestigung des Aufstockelementes erfolgt mechanisch, z.B. mittels Schrauben im tragenden Untergrund.
Die Montage der Dampfbremse am Aluminium-Anschlussteller erfolgt mit dem jeweiligen Material des Herstellers der Dampfbremse.
